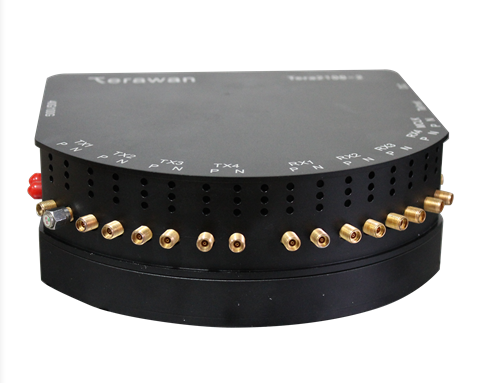

設備描述
Tera2100-2設備支持10G/25G/40G/100G 電口碼型發生器和誤碼檢測儀功能，并支持40G/100G QSFP+/QSFP28的光模塊檢測分析及信號產生和誤碼檢測功能。四個RF接口均可支持10G/11G/12G/14G/22G/24.3G/25.7G/28.05Gb/s速率, 主要用于10GE/16GFC/25GE/40GE/CPRI/100GE/128GFC光模塊/AOC開發測試，提供4通道10G~28G 高精度誤碼測試，配合Tera2100-OE模塊可以測試10G/25G光眼圖。光口主要提供QSFP+/QSFP28接口分別用于100GE QSFP28模塊（SR，CWDM，PSM4，LR），40GE QSFP+模塊（SR，LR），64GFC QSFP+模塊業務及性能測試，提供4通道10G/14G/28G高精度誤碼測試。
采用緊湊型機箱，主要特性如下:
- 6~9V電源，并可通過網管和面板上的指示燈查看當前電源供電情況；
- 支持4路 10G~28Gb/s PRBS信號產生;
- 支持PRBS7，PRBS9，PRBS15，PRBS31碼型；
- RF接口輸出幅度范圍200~1000mV;
- RF接口輸入幅度范圍20~1200mV。
Tera2100-2 RF接口性能參數指標
參數名稱
最小值
典型值
最大值
單位
備注
數據速率
9
29
Gb/s
輸出幅度
200
1000
mV
輸出抖動（P-P）
5
8.5
Ps
PRBS31
輸出抖動（RMS）
900
1050
fs
PRBS31
上升/下降時間
12
Ps
輸出預加重
4
dB
輸入幅度
20
1000
mV
輸入抖動容限
0.5
UI
均衡最優
輸入均衡
12
dB
供電電源
5
8.5
9
V(DC)
整機功耗
15
W
工作溫度
-5
55
oC
貯存溫度
-10
70
oC
濕度
5
90
%
Non-Condensing
RF接口
K（2.92mm），兼容SMA
28.1Gbps 輸出眼圖
2100-2輸出電眼圖 2100光口輸出光眼圖

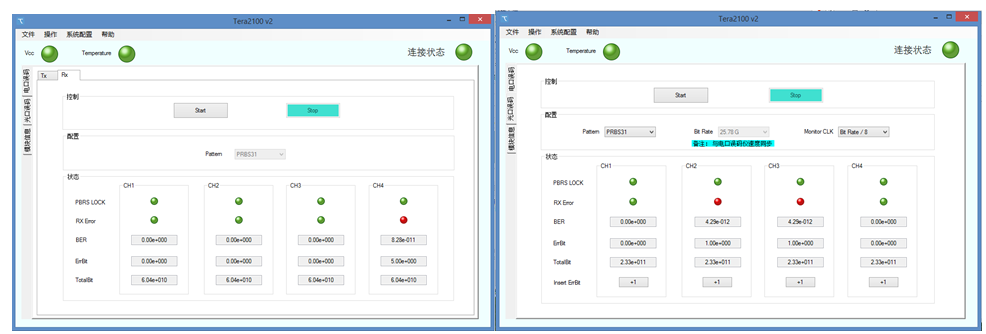

操作界面
誤碼儀由PC機控制，電誤碼儀和光誤碼儀界面如下：
